★ 本文中的流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。
BT101L流量型智能蠕動泵采用彩色液晶和觸摸屏技術，用戶可直接輸入流量，操作簡便，界面顯示形象直觀；主要適用于精確控制流量傳輸，流量控制精度*高可達±0.5%；特有“簡易分裝”功能，滿足用戶重復定時定量傳輸流體的要求；采用智能溫控技術，減少不必要的運行噪音；RS485通訊，兼容Modbus協議，使蠕動泵更易于與其他控制設備如計算機、人機界面、PLC等連接。
功能及特點

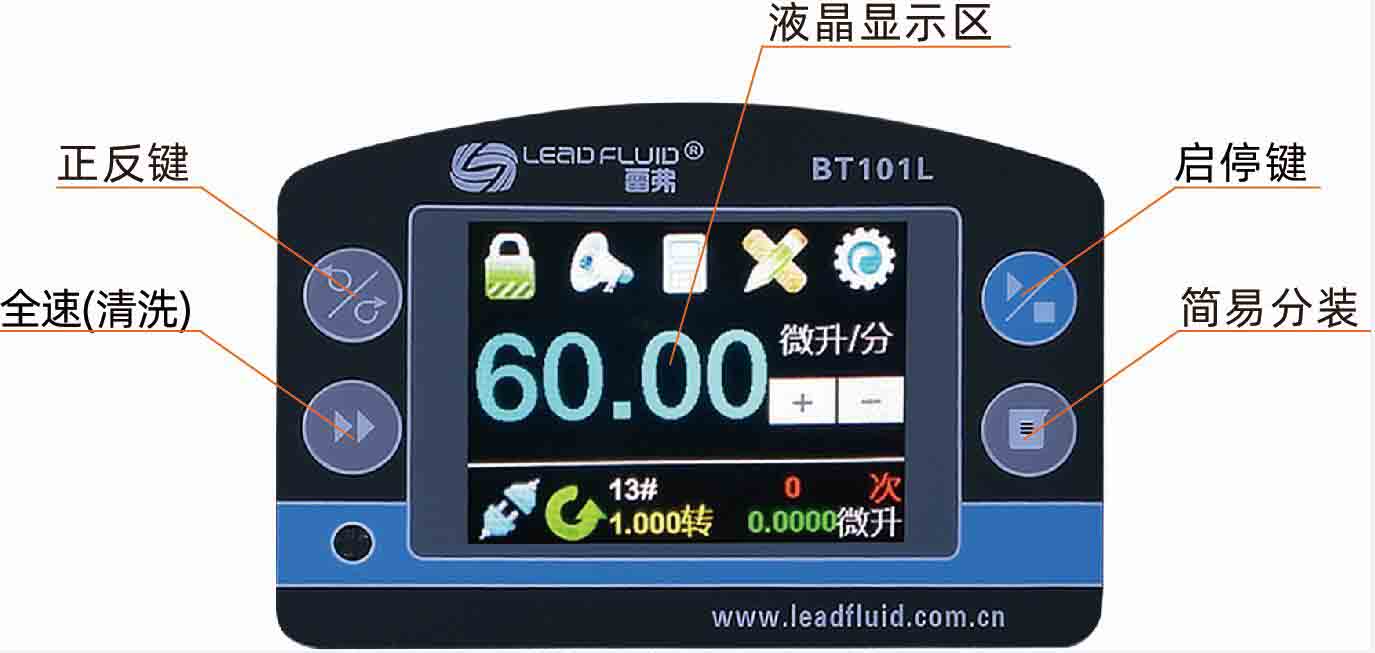

• 真彩色液晶屏顯示，觸摸屏加按鍵操作；
• LF-Touch-OS軟件系統；
• 具有啟停、正反轉、全速、調速、狀態記憶等基本功能；
• 轉速分辨率0.1轉/分鐘；
• 流量顯示，流量控制，液量累計；
• 具有流量校正功能；
• 特有“簡易分裝”功能，實現重復定時定量傳輸，省去時間控制器；
• 蠕動泵專家系統，*大程度上方便用戶的使用；
• 智能溫控功能，*大限度降低蠕動泵噪音，45分貝超靜音設計；
• 外控高低電平控制啟停，正反，簡易分裝，光耦隔離；外控模擬量調節轉速；
• RS485通訊，兼容Modbus協議，方便與各種控制設備連接；
• 內部結構采用雙層式隔離設計，電路板加噴三防漆工藝，達到防塵防潮效果；
• 超強的抗干擾特性，寬電壓設計，適用于復雜的供電環境；
• 驅動器外殼材料采用ABS工程塑料，流線型設計，簡潔美觀；
• 可以安裝多種蠕動泵泵頭，實現不同泵頭與驅動器組合。
技術參數
• 流量范圍：0.0001～720ml/min
• 轉速范圍：0.1～150rpm
• 轉速分辨率：0.1rpm
• 轉速精度誤差：＜±0.2%
• 電源電壓：AC100～240V，50Hz/60Hz
• 功率：＜30W
• 外控接口：外控輸入電平5V、12V(標配)、24V（選配）；外控模擬量0-5V(標配)，0-10V，4-20mA（選配）
• 通訊接口：RS485通訊，支持MODBUS協議
• 工作環境：環境溫度0 ～ 40℃、相對濕度＜80%
• 防護等級：IP31
• 外形尺寸：257×180×197mm（長×寬×高）
• 驅動器重量：4.5KG
適用蠕動泵泵頭及軟管、流量參數
| 驅動器 | 適用泵頭 | 通道數 | 適用軟管 |
單通道流量 （毫升/分鐘） |
| BT101L | DG (6滾輪) | 1、2、4 | 壁厚0.8～1，內徑≤3.17 | 0.0002～49 |
| DG (10滾輪) | 1、2、4 | 壁厚0.8～1，內徑≤3.17 | 0.0001～41 | |
| DT10-18 | 1 | 13#14#壁厚0.8～1，內徑≤3.17 | 0.0002～82 | |
| DT10-28 | 2 | 13#14#壁厚0.8～1，內徑≤3.17 | 0.0002～82 | |
| YZ15 | 1 | 13#14#19#16#25#17# | 0.006～420 | |
| YZ25 | 1 | 15#24# | 0.16～420 | |
| YT15 | 1 | 13#14#19#16#25#17#18# | 0.006～570 | |
| YT25 | 1 | 15#24#35#36# | 0.17～720 |

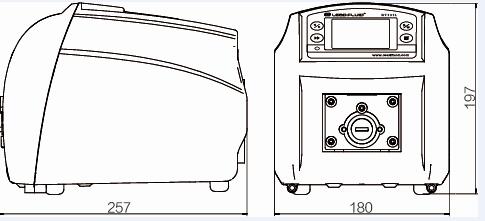

外形尺寸圖（單位：mm）
