★ 本文中的流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。

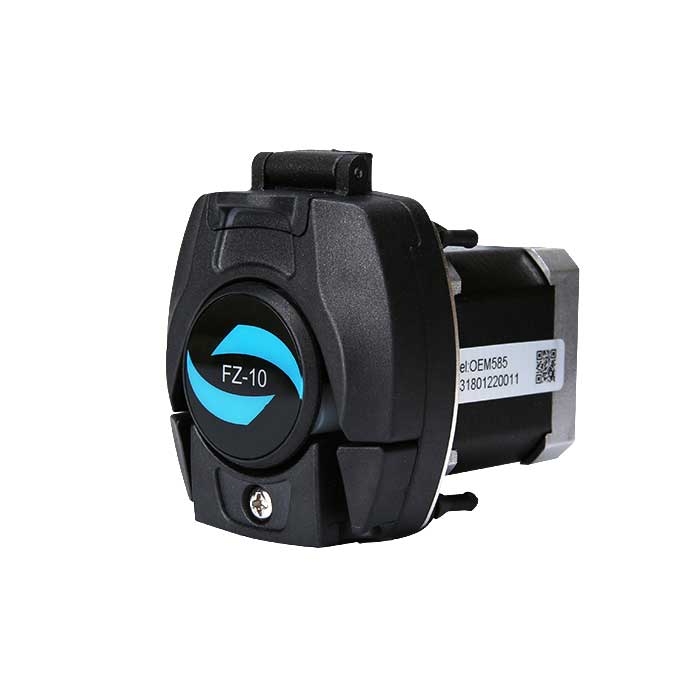

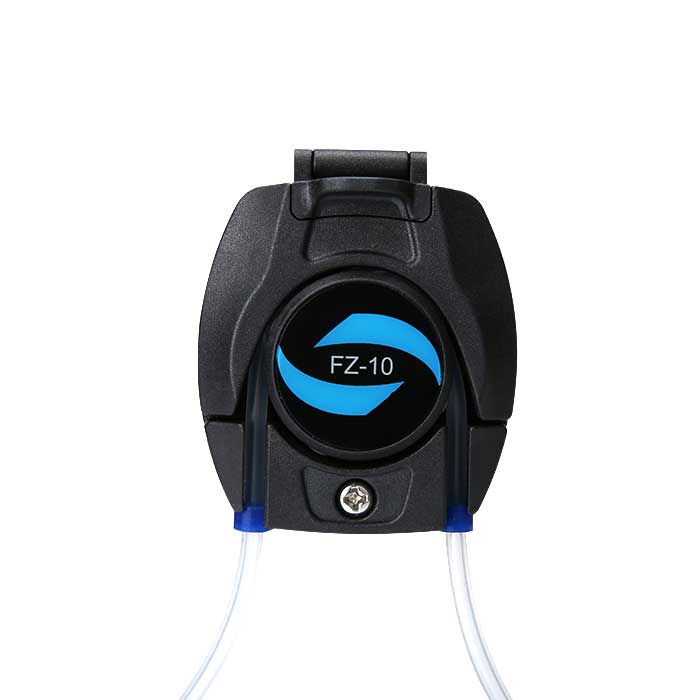

■雷弗FZ10泵頭流量范圍0.01～43ml/min，適合壁厚0.8～1mm、內徑≤3.17mm的Silicone、Pharmed等材質的蠕動泵泵管；
■泵頭殼體采用PPS材料，滾輪采用PVDF材料，具有優良的耐化學腐蝕和耐高溫性能；

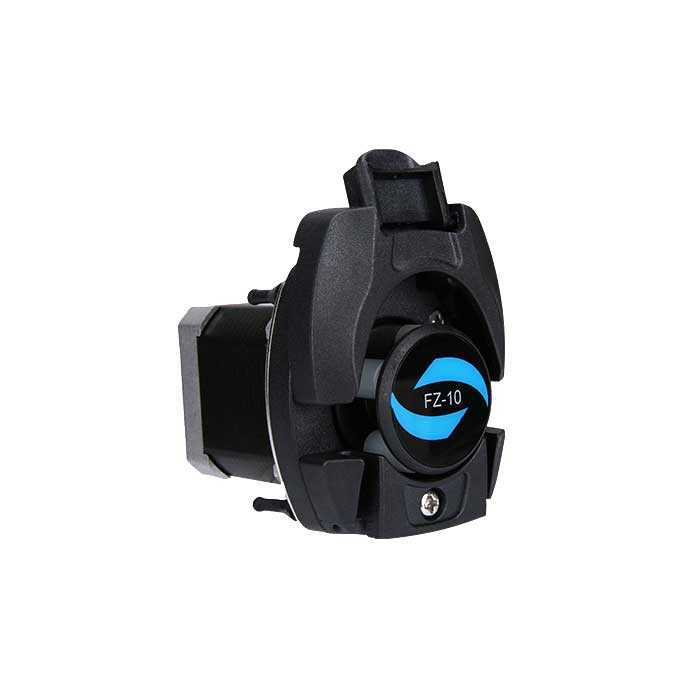

■翻蓋式設計，更換泵管只需要數秒，操作簡單；
■結構緊湊，體積小巧，外形美觀；
■匹配42步進電機，安裝方便，噪音極小，適合微流量傳輸，便于ODM方式配套使用。
泵頭材質
■殼體：PPS （聚苯硫醚）
■滾輪：PVDF（聚偏氟乙烯）
技術參數
流量范圍：0.01～43ml/min
轉速范圍：0.1～100rpm
軟管規格：壁厚0.8～1mm、內徑≤3.17mm
通道數：1
滾輪數：4
裝管方式：整條軟管（管卡固定）
間隙調節：固定間隙
適用電機：42步進電機
傳輸壓力：≤0.1MPa
工作環境：溫度0～40℃，相對濕度＜80%
泵頭尺寸：69.5×58×24.5mm
泵頭流量參數
|
軟管材質：Silicone、Pharmed 壁厚0.86~1mm |
|||||
| 內徑mm | 1 | 1.52 | 2 | 2.79 | 3 |
| 毫升/轉 | 0.06 | 0.12 | 0.3 | 0.35 | 0.43 |
| 毫升/分(連續運行轉速100rpm) | 6 | 12 | 30 | 35 | 43 |
以上流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。
電機規格
42步進電機 轉速0.1-100rpm 步距角1.8° \相 數2 \相電壓6.44V \相電流0.7A \相電阻9.2Ω±10% \相電感16mH±20%
FZ10尺寸圖
軟管壽命比照表
重要提示：
如需較長的軟管壽命，使用粗管和低轉速；如需較大的流量，使用粗管和高轉速；如需較高的精度，使用細管和中高轉速；如需較高的吸程及背壓，使用較細的厚壁管和低轉速。
