★ 本文中的流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。
■雷弗KT15泵頭適合內徑0.8~6.4mm、壁厚1.6mm的Silicone、Pharmed、Viton等泵管；可在100rpm狀態下以255ml/min*大流量連續運行；間歇運行時，轉速*高可達250rpm,流量可達630ml/min;
■KT15泵頭滾輪體采用經典的彈性固定結構，可提供精確、平穩的流量和出色的軟管壽命；
■壓管間隙可微調，以適應不同的壁厚及輸出更大的壓力；
■泵頭本體采用PPS材料，滾輪體采用PVDF材料，機械性能優異，并有出色的耐化學腐蝕性能；
■泵頭蓋采用半透明塑料，可方便觀察泵頭內部的運行狀況，并有效防止外部雜物進入泵頭； 可提供開蓋停機功能（選配）；
■裝管方式有管接頭內置和彈簧管夾兩種，適應更多的工況需求；
■可匹配57型步進電機、交流同步電機、交流、直流減速電機等驅動，采用面板、底板固定方式，適合各類中小型儀器設備的配套使用。
泵頭材質
• 滾輪：PVDF(聚偏氟乙烯)
• 主體：PPS（聚苯硫醚）
• 泵頭蓋：PC（聚碳酸酯）
• 彈簧：SS304（304不銹鋼）
• 管夾：PVDF(聚偏氟乙烯)
• 管接頭：PP（聚丙烯）\PTFE（聚四氟乙烯）
技術參數
• 通道數：1通道
• 滾輪數：2個
• 裝管方式：整條、管接頭（軟管內徑≥1.0mm）
• 壓管間隙：可微調
• 凈重：150g
• 適用電機：步進電機 / 交流電機 / 直流減速電機 / 交流減速電機
流量參數
|
軟管材質 silicone、pharmed、viton 壁厚 1.6mm |
||||||
| 內徑mm | 0.8 | 1.6 | 2.4 | 3.1 | 4.8 | 6.4 |
| 軟管型號 | 13# | 14# | 19# | 16# | 25# | 17# |
| 毫升/轉 | 0.06 | 0.24 | 0.45 | 0.60 | 1.65 | 2.55 |
| 毫升/分(連續運行轉速100rpm) | 4 | 24 | 45 | 60 | 165 | ★255 |
| 毫升/分(連續運行轉速250rpm) | 15 | 60 | 112 | 150 | ★412 | ★630 |
| ★ 僅適用于硅膠泵管 | ||||||
以上流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。
電機規格
電機規格

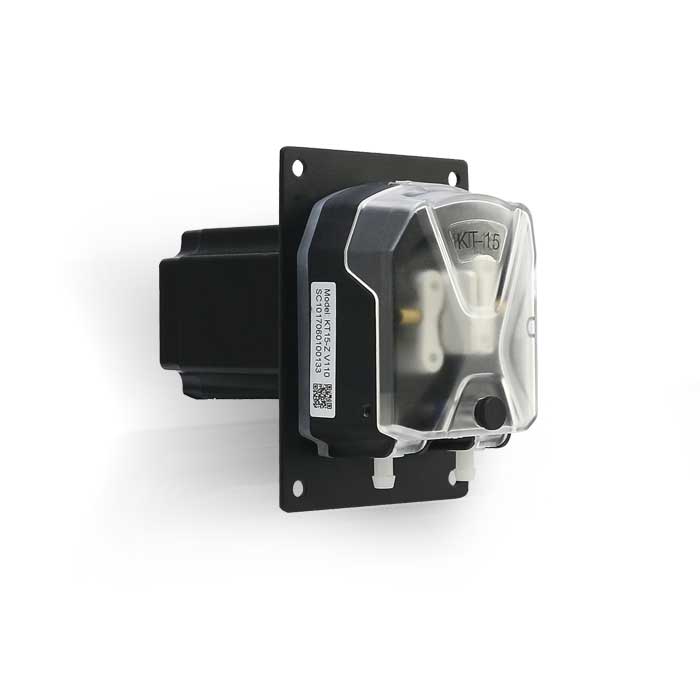

步進電機
步距角1.8° \ 相 數2 \相電壓3.9V \ 相電流3A \ 相電阻 1.3Ω±20% \ 相電感 5.0mH±20% \
步距角1.8° \ 相 數2 \相電壓3.9V \ 相電流3A \ 相電阻 1.3Ω±20% \ 相電感 5.0mH±20% \
絕緣電阻≥100MΩ \ 接線定義紅線-A、綠線-C、黃線-B、藍線-D

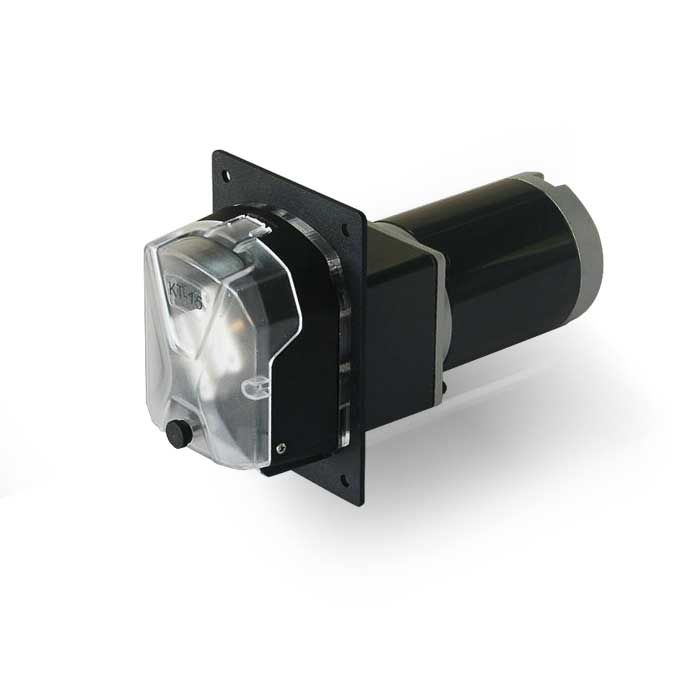

60直流減速電機
轉速 ：15rpm 、30rpm 、60rpm 、100rpm （可定制其他轉速）
轉速 ：15rpm 、30rpm 、60rpm 、100rpm （可定制其他轉速）
電壓 ：DC12V/15W 、 DC24V/15W
60交流減速電機
轉速 ：15rpm 、30rpm 、60rpm 、100rpm （可定制其他轉速）
轉速 ：15rpm 、30rpm 、60rpm 、100rpm （可定制其他轉速）
電壓 ：AC220V/10W

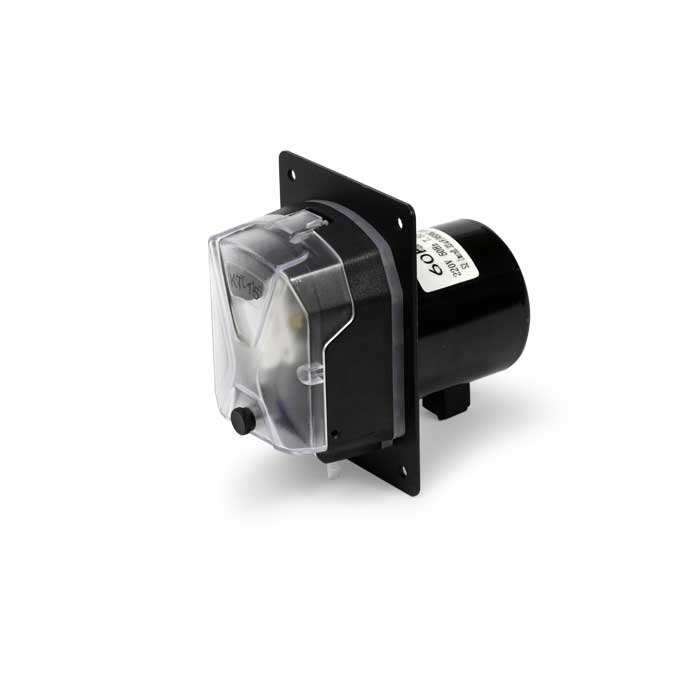

交流同步電機
轉速 ：2.5rpm 、7.5rpm 、20rpm 、30rpm 60rpm （可定制其他轉速）
轉速 ：2.5rpm 、7.5rpm 、20rpm 、30rpm 60rpm （可定制其他轉速）
電壓 ：AC220V/8W
步進電機尺寸圖（單位：mm）
交流同步電機尺寸圖（單位：mm）
直流/交流減速電機尺寸圖（單位：mm）
軟管壽命比照表
重要提示：
如需較長的軟管壽命，使用粗管和低轉速；如需較大的流量，使用粗管和高轉速；如需較高的精度，使用細管和中高轉速；如需較高的吸程及背壓，使用較細的厚壁管和低轉速。
