★ 本文中的流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。

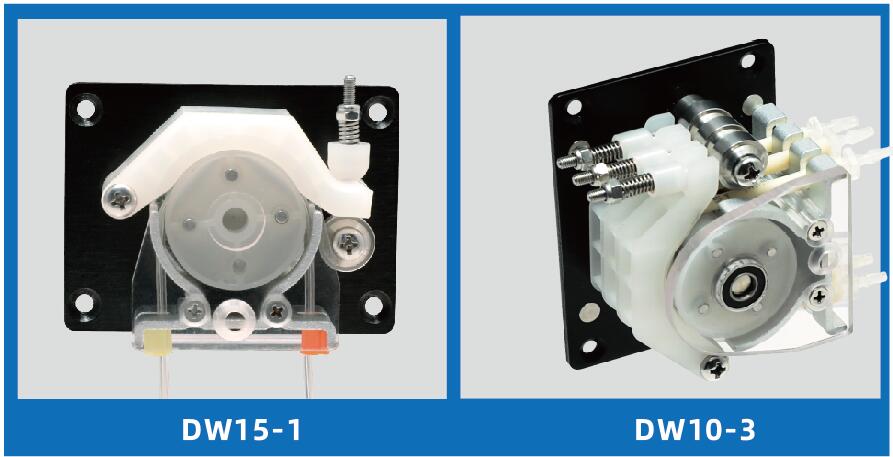

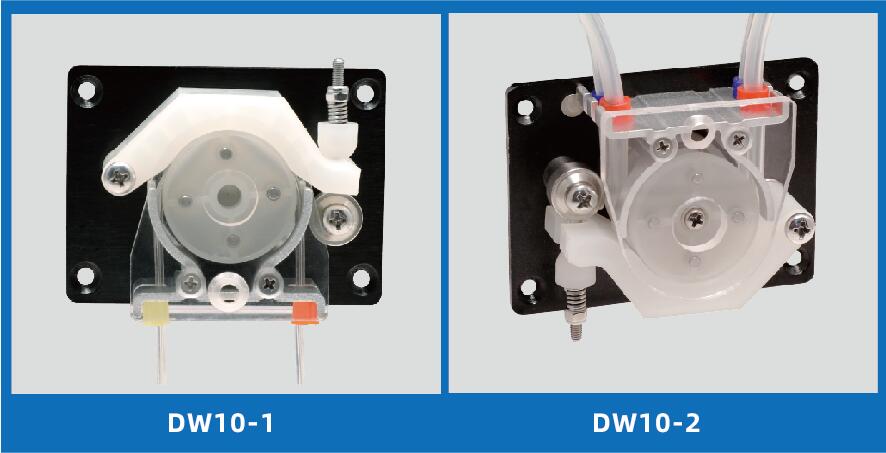

雷弗DWoem蠕動泵系列泵頭，采用彈簧壓管結構，可提供平穩的流量和出色的軟管壽命；壓管間隙可微調，以適應不同的壁厚及輸出更大的壓力；體積小巧，結構緊湊，機械強度高，可匹配步進電機、直流電機等多種電機。D W 10 - 1 \ D W1 0 - 2\ DW 10- 3適 合0. 8 ~ 1m m 壁厚 的軟 管，流 量范 圍0.0012~64ml/min；DW15-1適合1.6mm壁厚的軟管;流量范圍0.003~160ml/min。
泵頭材質
■滾輪、上壓塊 ：PVDF(聚偏氟乙烯)
■底座 ：Aluminum（鋁合金）
■彈簧、軸承：SS304（304不銹鋼）
■前擋板：PMMA（亞克力）
泵頭規格
通道數 ：DW10-1（1通道）\ DW10-2（2通道） \ DW10-3（3通道）\ DW15-1（1通道）
滾輪數 ：4
裝管方式：整條（管卡固定） \ 外置直通接頭 （軟管內徑≥1.0mm）
凈重：100~200g
適用電機：步進電機 \ 直流減速電機
流量參數
| 泵頭流量參數 DW10-1\DW10-2\DW10-3 | |||||||||
| 軟管材質：silicone、pharmed、viton、tygon 3603壁厚 0.8~1mm | |||||||||
| 內徑mm | 0.5 | 0.76 | 1.0 | 1.3 | 1.6 | 2.0 | 2.4 | 2.79 | 3.17 |
| 毫升/轉 | 0.012 | 0.03 | 0.05 | 0.08 | 0.12 | 0.15 | 0.24 | 0.33 | 0.43 |
| 毫升/分(連續運行轉速100rpm) | 1.22 | 3 | 5 | 8 | 12 | 15 | 24 | 33 | 43 |
| 毫升/分(連續運行轉速150rpm) | 1.8 | 4.5 | 7.5 | 12 | 18 | 22.5 | 36 | 49 | 64 |
| 泵頭流量參數 DW15-1 | |||||
| 軟管材質：silicone、pharmed、viton壁厚 1.6mm | |||||
| 內徑mm | 0.8 | 1.6 | 2.4 | 3.1 | 4.8 |
| 管號 | 13# | 14# | 19# | 16# | 25# |
| 毫升/轉 | 0.03 | 0.12 | 0.24 | 0.41 | 0.8 |
| 毫升/分(連續運行轉速100rpm) | 3 | 12 | 24 | 41 | 80 |
| 毫升/分(連續運行轉速150rpm) | 6 | 24 | 48 | 82 | 160 |
電機規格
57 步進電機 轉 速：0.1~200rpm
步距角1.8° \ 相 數2 \相電壓4.8V \ 相電流1.2A \ 電 阻4Ω \ 電 感0mH
直流減速電機 轉速 ：5rpm 、 10rpm 、 40rpm
電壓 ：DC12V \ DC24V
功率 ：≤ 10W
軟管壽命比照表
重要提示：
如需較長的軟管壽命，使用粗管和低轉速；如需較大的流量，使用粗管和高轉速；如需較高的精度，使用細管和中高轉速；如需較高的吸程及背壓，使用較細的厚壁管和低轉速。

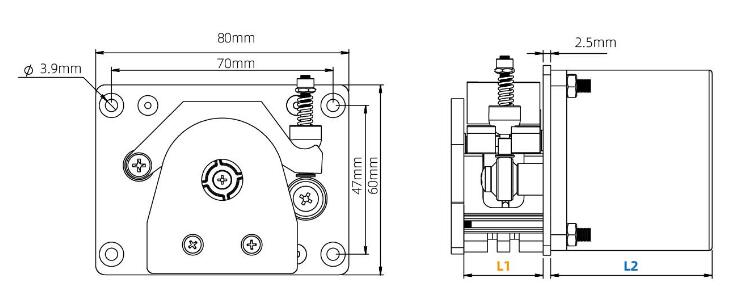

外觀尺寸（單位：mm）
