★ 本文中的流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。
產品簡介

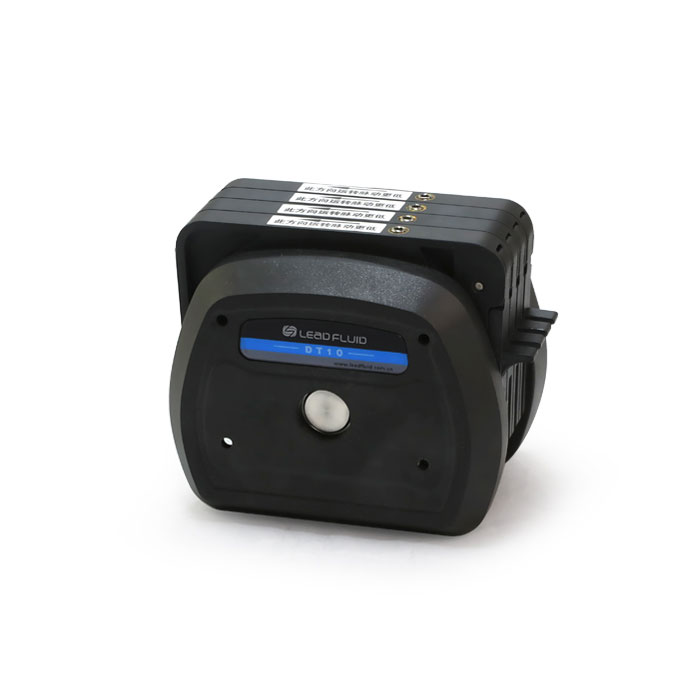

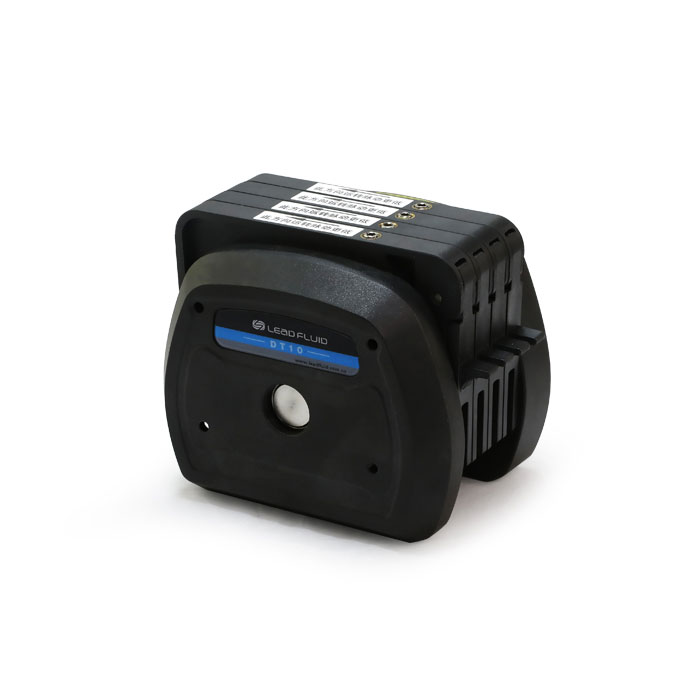

■DT系列泵頭是專為中小流量、多通道流體輸送而設計，根據適用泵管不同，分為DT10和DT15兩個系列；
■DT10泵頭單通道流量范圍0.00023～64ml/min，適合13#、14#和內徑0.13～3.2mm，壁厚0.8～1mm的泵管；

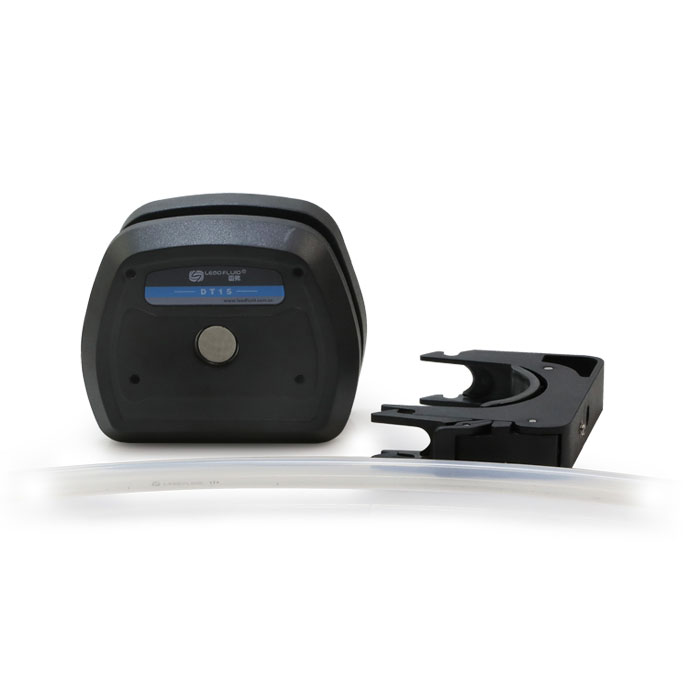

■DT15泵頭單通道流量范圍0.067～2240ml/min，適合19#、16#、25#、17#泵管；

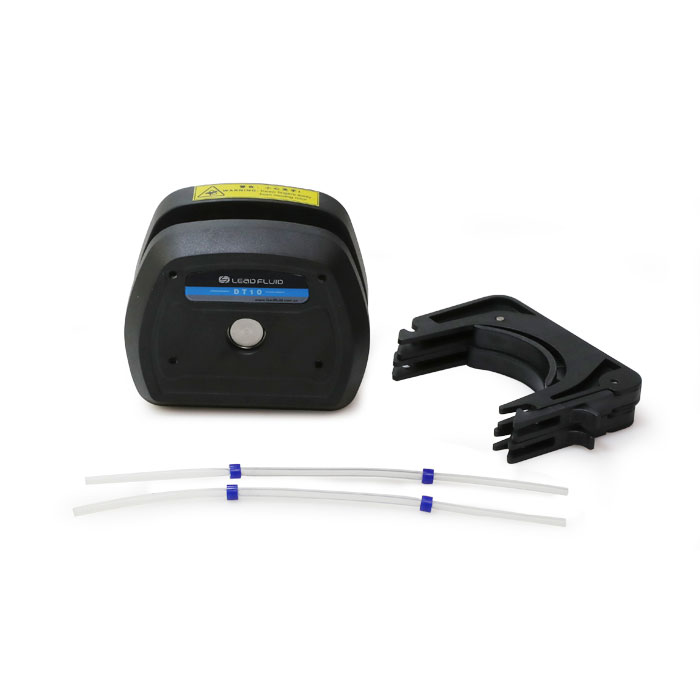

■可獨立裝卸的插拔式卡片結構，更換和固定泵管方便快捷；
■多滾輪設計，有效降低脈動；
■滾輪采用高強度不銹鋼材質，外殼及卡片均采用PPS材質,耐高溫，耐化學性優良；
■滾輪體為軸承設計,壓管間隙可調,流量一致性更好；
■替代2或4個YZ15泵頭，體積更??；
■可匹配步進電機、伺服電機、交流減速、直流減速等多種電機。
泵頭材質
• 殼體：PPS
• 卡片：PPS
• 滾輪：SS304
• 滾輪軸：SS304
DT10流量參數
|
軟管材質：Silicone、Pharmed、Viton、Chemical、Tygon 3603等 壁厚：0.8~1mm 13#14#壁厚：1.6mm |
||||||||
| 內徑ID(mm) | 0.13 | 0.25 | 1 | 2 | 2.4 | 3.2 | 0.8 | 1.6 |
| 軟管型號 | 13# | 14# | ||||||
| 毫升/轉 | 0.0023 | 0.0069 | 0.07 | 0.3 | 0.39 | 0.64 | 0.05 | 0.18 |
| 流量(100rpm) | 0.23 | 0.69 | 7.4 | 30 | 39 | 64 | 5 | 18 |
DT15流量參數
|
軟管材質：Silicone、Pharmed、Viton、Chemical、Tygon 3603等 壁厚：1.6mm |
||||
| 內徑ID(mm) | 2.4 | 3.1 | 4.8 | 6.4 |
| 軟管型號 | 19# | 16# | 25# | 27# |
| 毫升/轉 | 0.67 | 1.0 | 2.2 | 3.7 |
| 流量(600rpm) | 400 | 600 | 1320 | 2240 |
★ 以上數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性、環境等具體因素影響，僅供參考。
泵頭規格
安裝尺寸圖
