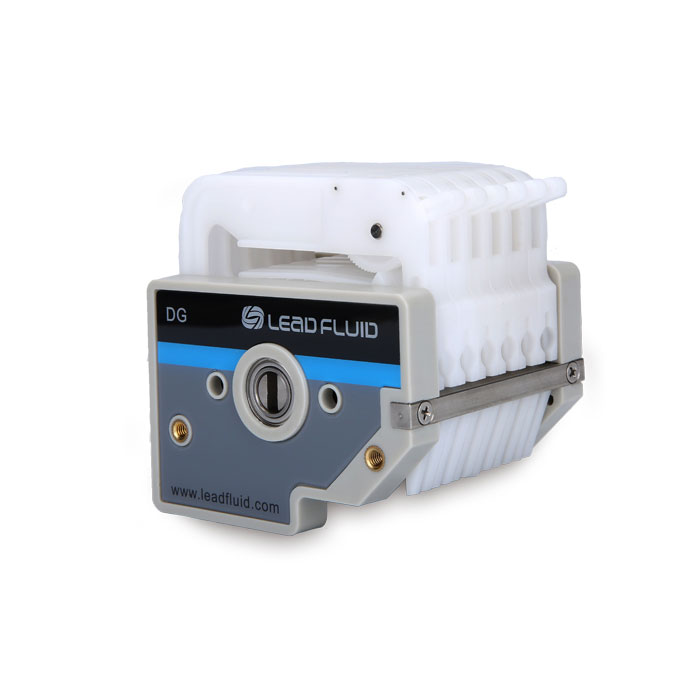

DG系列蠕動泵泵頭

產品詳情

★ 本文中的流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。

產品簡介

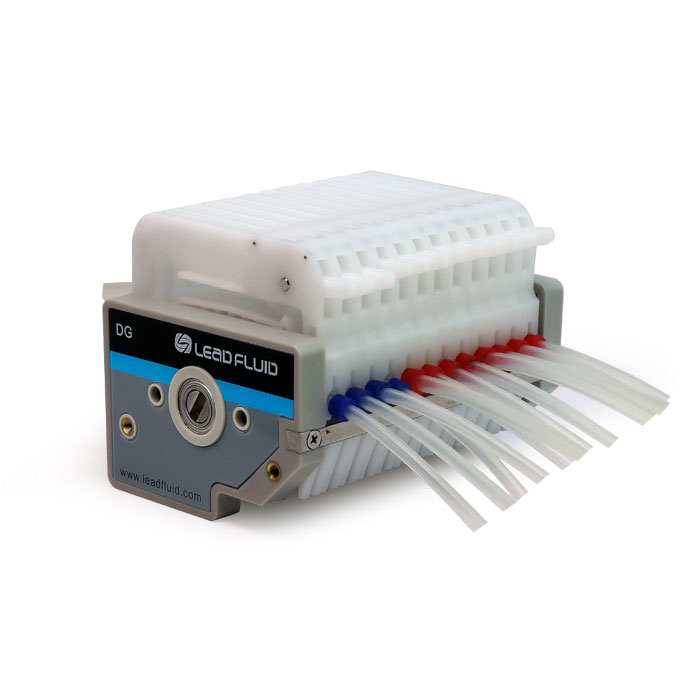

■雷弗DG系列蠕動泵泵頭專為小流量、多通道流體傳輸而設計，可實現1~48及以上多條管路同時傳輸，結構緊湊，使用便捷；

■精巧的結構設計，即使與傳統多滾輪泵頭相比，仍然可以提供非常低的傳輸脈動；

■合理的機械結構及高精度的加工工藝，保證了通道之間流量一致性；

■可獨立裝卸的卡片式結構，易于更換和固定泵管；

■卡片壓管裝置有棘輪調檔和自適應彈簧兩種：調檔卡片帶檔位顯示，壓管間隙可根據泵管尺寸手動調節，適應不同壁厚的泵管及傳輸壓力；彈簧卡片采用自適應設計，壓管間隙會根據泵管壁厚自動調節；

■泵頭滾輪材料采用高強度不銹鋼，卡片材料可選POM和PVDF高功能塑料，滿足不同的工況要求；

■可適合壁厚0.8~1mm、內徑0.13~3.17mm的Silicone、Pharmed、PVC、Viton等多種材質和規格的泵管，單通道流量范圍寬達0.0001~49ml/min；

■泵頭滾輪數有6或10個可選：6滾輪泵頭的流量范圍大，泵管壽命長；10滾輪泵頭傳輸脈動更小，軟管磨損稍高；

■可匹配100rpm以下的步進電機、伺服電機、交流減速、直流減速等多種電機。

泵頭材質

• 滾輪材料：不銹鋼304/不銹鋼316

• 卡片材料：POM /PVDF

流量參數

軟管材質：Silicone、Pharmed、PVC、Viton等壁厚0.86 ~1mm
內徑ID(mm)	0.13	0.25	1	1.52	2	2.4	3.17
（DG6滾輪）
毫升/轉	0.0016	0.005	0.058	0.17	0.21	0.26	0.49
毫升 /分 (連續運行,轉速100rpm)	0.16	0.5	5.8	17	21	26	49
（DG10滾輪）
毫升/轉	0.0011	0.0045	0.0484	0.1342	0.16	0.2	0.41
毫升 /分 (連續運行,轉速100rpm)	0.11	0.45	4.84	13.42	16	20	41

★ 以上流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質等具體因素影響，僅供參考。

卡片類型

調檔卡片壓管間隙可通過棘輪結構調節，有7個帶色標的調節檔位對應不同規格及材質的泵管，無須用戶調試即可讓泵管在壓管間隙下工作，泵管的使用壽命得到了明顯的延長；如果需要較大的出口壓力，可以通過調節檔位減小壓管間隙，操作簡單。
