★ 本文中的流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。
雷弗WSP3000型微升蠕動泵主要用于各類水性溶液的高精度灌裝，裝量范圍1μl~3000μl，具有準確性好、重復精度高、效率高、潔凈度高、維護方便及操作簡單等優點，可手動及自動化使用。
典型應用
• 免疫診斷 • 生化診斷 • 疫苗 • 微生物檢測 • 腫瘤標志物 • 基因測序 • 蛋白質組學 等相關試劑的高精度分裝
功能及特點
• 灌裝精準度高，誤差可小于±0.2%
• 模塊化設計，方便擴展，體型小巧，可多臺泵級聯，組成多通道灌裝系統
• 人機界面直接輸入液量參數，操作簡單
• 高精度伺服電機驅動，大扭矩，免維護
• 旋轉式壓管結構，工作效率高
• 泵管損耗小，壽命可達1000小時，連續運行12小時裝量衰減＜1%
• 有回吸功能，零滴落；可即時停機
• 物料只接觸潔凈管路，無死角，拆卸方便，利于清洗滅菌，支持CIP和SIP
• 管路不易堵塞，可輕松應對如磁珠液、甘油等易沉淀和一定粘度的物料
• 既可手動操作，也可以配套自動生產線使用
• 多滾輪精確定位技術，旋轉式運行，讓精度、效率與穩定性完美結合
技術參數
• 灌裝量：1μl~3000μl
• 灌裝精度：10μl±0.1、50μl±0.2、100μl±0.5、500μl±4、1000μl±8、3000μl±13
• 通 道 數 : 1個（單臺）,支持16通道級聯
• 灌裝時間 : 0.1~99.99S
• 間隔時間 : 0.4~99.99S
• 灌裝次數 : 0（無限循環）~9999次
• 泵管規格 : ID 0.5~6.4mm
• 顯示操作 : 7寸高清彩色觸摸屏
• 外控信號 : 干觸點啟動信號，缺瓶止灌信號，反饋信號
• 通訊方式 : RS485，兼容MODBUS協議
• 功 率 : 單通道<30W
• 供電電源 : AC100~240V，50/60Hz
特性對比
與傳統蠕動泵對比
| 微升蠕動泵 | 傳統蠕動泵 | |
| 灌裝精度 |
精準度高，重復精度高 灌裝10μl差<±0.1μl，100μl誤差<±0.5μl |
不適合100微升以下的灌裝,200μl誤差<±3μl |
| 灌裝效率 | 效率高，產量可達120瓶/分鐘 | 效率一般，產量＜40瓶/分鐘 |
| 裝量衰減 |
連續運行12小時，衰減＜1%； 工作一天無需校準 |
連續運行12小時，衰減＞5%； 通常2個小時需要校準一次 |
| 泵管壽命 | 連續運行，壽命＞1000小時 | 連續運行70~100小時即失效 |
| 傳輸脈沖 | 無脈沖，沖擊力小，無飛濺 | 脈沖大，容易飛濺 |
與柱塞泵對比
| 微升蠕動泵 | 柱塞泵 | |
| 潔凈衛生 |
無死體積，無積液 物料只與潔凈管路接觸，無任何污染 |
有死體積，有積液 物料與泵頭內腔接觸，清潔不徹底 |
| 易用性 |
灌裝不同物料，只需更換管路即可避免交叉污染 成本低，維護簡單 |
一臺泵只能灌裝一種物料，維護復雜 |
| 通用性 | 物料中可含磁珠等微粒 | 物料必須潔凈，不能有雜質 |
| 裝量范圍 | 1μl~3000μl只需更換泵管 | 調節范圍＜5倍 |
| 針頭滴落 | 可回抽，無滴落 | 容易產生滴落 |
| 腔體脫落 | 擠壓強度低，無機械摩擦，腔體內壁光滑無脫落物 | 機械連續摩擦，腔體易脫落微粒 |
灌裝精度及效率
| 灌裝液量 | 灌裝時間 | 誤差值 | 精度誤差 | 12小時衰減率 |
| 1μl | 0.01～0.02s | ±0.1μL | <±10% | ＜1% |
|
5μl
|
0.04~0.12s | ±0.1μL | <±2% | |
|
10μl
|
0.09~0.23s | ±0.1μL | <±1% | |
|
20μl
|
0.18~0.46s | ±0.1μL | <±0.5% | |
| 0.1~0.24s | ±0.2μL | <±1% | ||
| 50μl | 0.25~0.6s | ±0.2μL | <±0.4% | |
| 0.08~0.2s | ±0.5μL | <±1% | ||
| 100μl | 0.16~0.4s | ±0.5μL | <±0.5% | |
| 0.13~0.3s | 1μL | <±1% | ||
| 200μl | 0.26~0.6s | ±1μL | <±0.5% | |
| 0.1~0.25s | ±2μL | <±1% | ||
| 300μl | 0.15~0.35s | ±2μL | <±0.6% | |
| 0.1~0.22s | ±4μL | <±1.6% | ||
| 500μl | 0.25~0.6s | ±2μL | <±0.4% | |
| 0.16~0.35s | ±4μL | <±0.8% | ||
| 800μl | 0.11~0.23s | ±8μL | <±1% | |
| 1000μl | 0.13~0.26s | ±8μL | <±0.8% | |
| 0.08~0.17s | ±13μL | <±1.3% | ||
| 3000μl | 0.25~0.5s | ±13μL | <±0.6% |
1.測試條件：常溫常壓下打純水；進\出口端管路各1米；產量60瓶/分鐘，進口十萬分之一天平稱量；
2.分裝誤差和精度數據采用連續測量50組數據得出，本數據不包含*后一滴的影響；
3.12小時衰減率：調試好設備后，每隔12小時記錄10組分裝數據，連續運行5天，取*大值；
4.為保障灌裝精度，建議使用雷弗專用配件套裝。
以上流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。

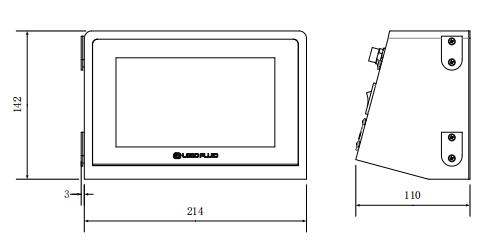

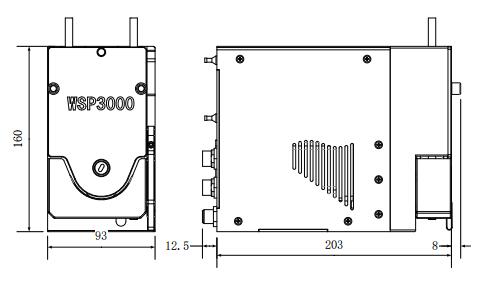

外形尺寸
